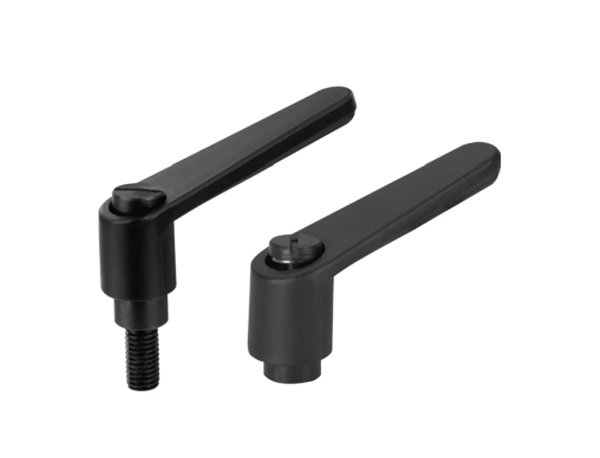

【产品名称】 可调位紧定手柄
【产品型号】 HY8310.12-3 【执行标准】 【产品材质】 （手柄体）锌合金、（螺杆）钢 【表面处理】 （手柄体）黑色、红色、橘色或银色 【生产厂家】 象山华洋机床附件厂
产品详情
结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | 螺杆 | ||||||
| Type A | Type B | Type C | R | H | D | d | d? | h | I |
| HY8310.12-3\AM8x63 | HY8310.12-3\BM8x63xI | HY8310.12-3\C8x63 | 63 | 47 | 18 | M8 | 8 | 10 | 20、25、32、40、50 |
| HY8310.12-3\AM10x80 | HY8310.12-3\BM10x80xI | HY8310.12-3\C10x80 | 80 | 54 | 22 | M10 | 10 | 12 | 20、25、32、40、50 |
| HY8310.12-3\AM12x95 | HY8310.12-3\BM12x95xI | HY8310.12-3\C12x95 | 95 | 65 | 25 | M12 | 12 | 15 | 25、32、40、50、63 |
