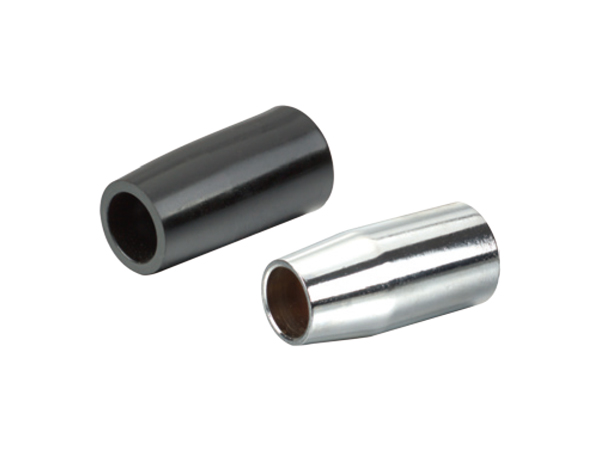

【产品名称】 长手柄套
【产品型号】 HY8311.5 【执行标准】 JB/T 7271.5-94 (GB4141.14-84) 【产品材质】 胶木 钢 【表面处理】 黑色或红色（胶木）、镀铬或喷砂（钢） 【生产厂家】 象山华洋机床附件厂
产品详情
结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | ||||
| Type A (钢) | Type B (黑/红) | L | D | D? | d | L? |
| HY8311.5\AM5x32 | HY8311.5\BM5x32 | 32 | 14 | 10 | M5 | 20 |
| HY8311.5\AM6x36 | HY8311.5\BM6x36 | 36 | 16 | 12 | M6 | 22 |
| HY8311.5\AM8x40 | HY8311.5\BM8x40 | 40 | 18 | 14 | M8 | 26 |
| HY8311.5\AM10x50 | HY8311.5\BM10x50 | 50 | 22 | 16 | M10 | 32 |
| HY8311.5\AM12x60 | HY8311.5\BM12x60 | 60 | 28 | 22 | M12 | 36 |
| HY8311.5\AM16x70 | HY8311.5\BM16x70 | 70 | 32 | 26 | M16 | 45 |
装配类型：螺纹盲孔，A型材质为钢，B型材质为胶木;
特殊要求说明：螺纹孔大小和手柄长度可按客户提供的图纸加工定制。
