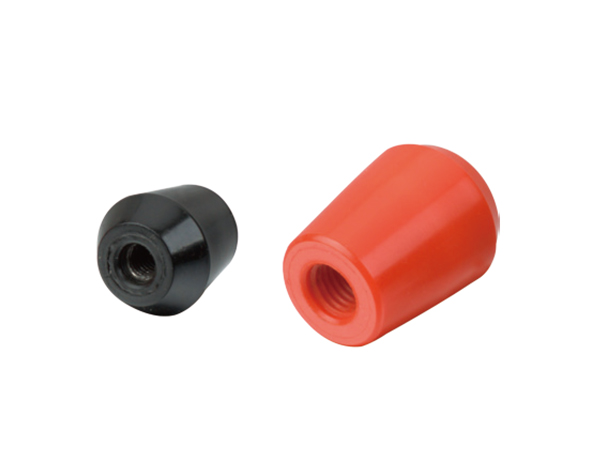

【产品名称】 手柄套
【产品型号】 HY8311.3 【执行标准】 JB/T 7271.3-94 【产品材质】 胶木 【表面处理】 黑色 红色 【生产厂家】 象山华洋机床附件厂
产品详情

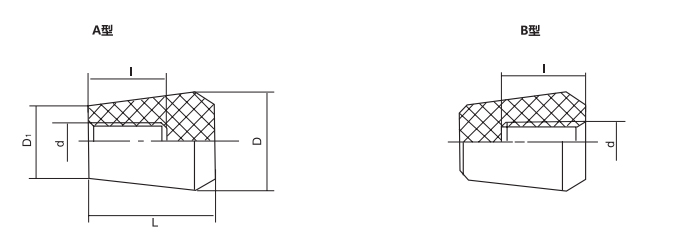

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | ||||
| Type A （黑/红） | Type B （黑/红） | L | D | D? | d | I |
| HY8311.3\AM6x20 | HY8311.3\BM6x20 | 20 | 16 | 12 | M6 | 14 |
| HY8311.3\AM8x25 | HY8311.3\BM8x25 | 25 | 20 | 15 | M8 | 16 |
| HY8311.3\AM10x32 | HY8311.3\BM10x32 | 32 | 25 | 20 | M10 | 20 |
| HY8311.3\AM12x40 | HY8311.3\BM12x40 | 40 | 32 | 25 | M12 | 25 |
| HY8311.3\AM16x45 | HY8311.3\BM16x45 | 45 | 40 | 32 | M16 | 32 |
装配类型：带螺纹盲孔。
特殊要求说明：螺纹孔大小可按客户提供的图纸加工定制。
