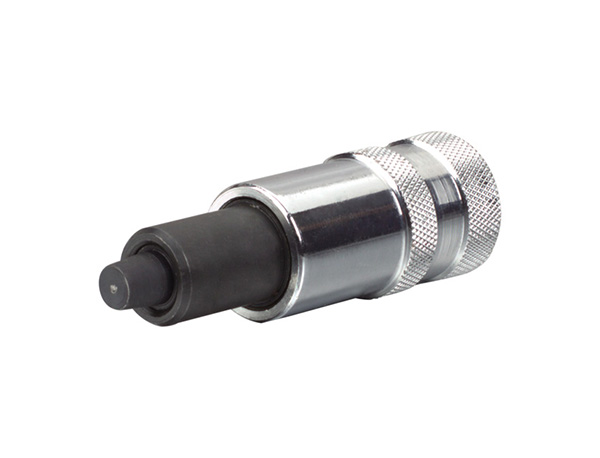

【产品名称】 定位手柄
【产品型号】 HY8310.22 【执行标准】 【产品材质】 钢 【表面处理】 镀亮铬（手柄），发黑处理（轴） 【生产厂家】 象山华洋机床附件厂
产品详情
结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 螺杆 | ||||||||
| 钢 | L | Lо ≈ | D | D | d | d? | d? | α | B | A |
| HY8310.22\12x35 | 35 | 60 | 20 | 20 | 12 | 6 | 2 | 11.3° | 6 | 16 |
| HY8310.22\16x45 | 45 | 75 | 25 | 25 | 16 | 8 | 2 | 11.3° | 7 | 20 |
| HY8310.22\18x55 | 55 | 91 | 28 | 28 | 18 | 10 | 3 | 11.3° | 8 | 25 |
| HY8310.22\20x65 | 65 | 108 | 30 | 30 | 20 | 12 | 3 | 11.3° | 10 | 30 |
特殊要求说明：可按客户提供的图纸加工定制。
