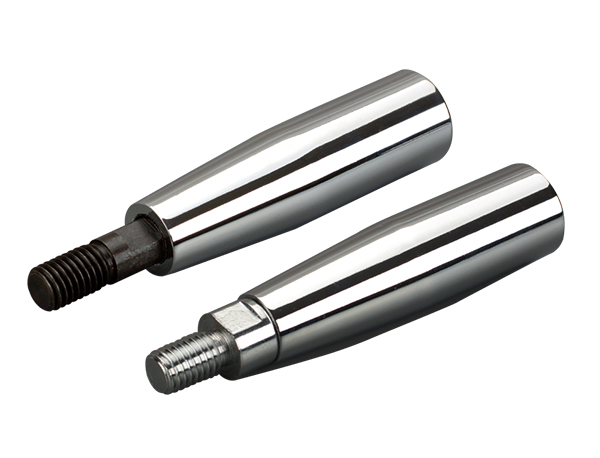

【产品名称】 转动手柄
【产品型号】 HY8310.5 【执行标准】 JB/T 7270.5-94 (GB4141.5-84) 【产品材质】 钢 【表面处理】 镀铬或喷砂 【生产厂家】 象山华洋机床附件厂
产品详情
结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 螺杆 | |||||
| Type A | Type B | L | L? | D | D? | d | l |
| HY8310.5\AM6x50 | - | 50 | - | 16 | 12 | M6 | 12 |
| HY8310.5\AM8x63 | HY8310.5\BM8x71 | 63 | 71 | 18 | 14 | M8 | 14 |
| HY8310.5\AM10x80 | HY8310.5\BM10x90 | 80 | 90 | 22 | 16 | M10 | 16 |
| HY8310.5\AM12x100 | HY8310.5\BM12x112 | 100 | 112 | 25 | 18 | M12 | 18 |
| HY8310.5\AM16x112 | HY8310.5\BM16x126 | 112 | 126 | 32 | 22 | M16 | 20 |
装配类型： A型为内旋紧，B型为外旋紧；
特殊要求说明：螺纹大小和手柄长度可按客户提供的图纸加工定制。
