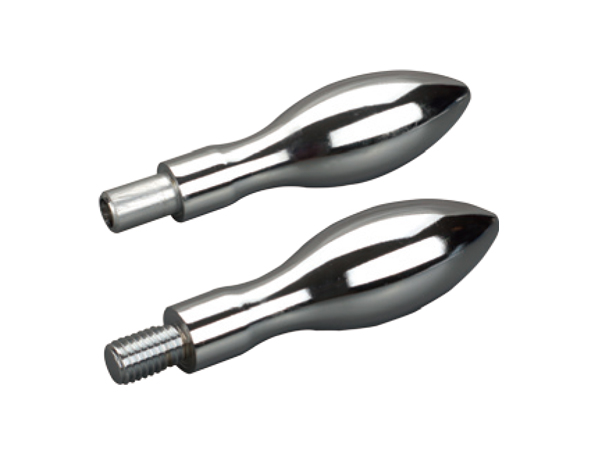

【产品名称】 曲面手柄
【产品型号】 HY8310.2 【执行标准】 JB/T 7270.2-94 (GB4141.2-84) 【产品材质】 钢 【表面处理】 镀亮铬或喷砂 【生产厂家】 象山华洋机床附件厂
产品详情
结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | |||||||
| Type A | Type B | L | D | D? | d | d? | l | l? |
| HY8310.2\A4x32xl | HY8310.2\BM4x32 | 32 | 10 | 7 | 4 | M4 | 6、8、10 | 8 |
| HY8310.2\A5x40xl | HY8310.2\BM5x40 | 40 | 13 | 8 | 5 | M5 | 8、10、12 | 10 |
| HY8310.2\A6x50xl | HY8310.2\BM6x50 | 50 | 16 | 10 | 6 | M6 | 10、12、14、16 | 12 |
| HY8310.2\A8x63xl | HY8310.2\BM8x63 | 63 | 20 | 12 | 8 | M8 | 12、14、16、18、20 | 14 |
| HY8310.2\A10x80xl | HY8310.2\BM10x80 | 80 | 25 | 15 | 10 | M10 | 16、18、20、22、25 | 16 |
| HY8310.2\A12x100xl | HY8310.2\BM12x100 | 100 | 32 | 18 | 12 | M12 | 20、22、25、28、32 | 18 |
| HY8310.2\A16x112xl | HY8310.2\BM16x112 | 112 | 36 | 22 | 16 | M16 | 22、25、28、32、36 | 20 |
装配类型：手柄安装部位 A型为无螺纹，B型为带螺纹；
特殊要求说明：螺纹大小和手柄长度可按客户提供的图纸加工定制。
