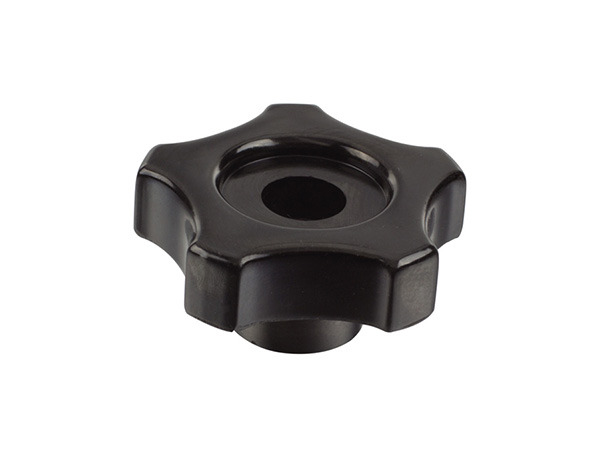

【产品名称】 HY8314.31通孔五星把手结构图
【产品型号】 HY8314.31 【执行标准】 【产品材质】 （把手）胶木、（嵌件）钢 【表面处理】 黑色 【生产厂家】 象山华洋机床附件厂
产品详情

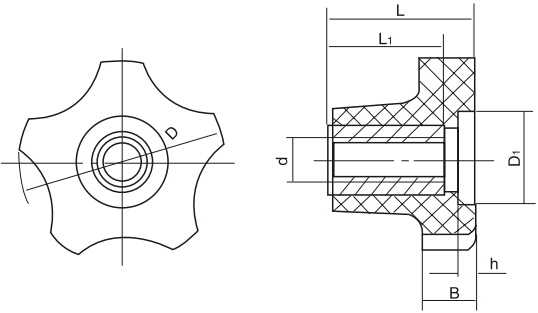

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||||
| 胶木 | D | L | B | d | L? | h | D? |
| HY8314.31\M8x50 | 50 | 28 | 12 | M8 | 14 | 3 | 25 |
| HY8314.31\M10(M12)x65 | 65 | 32 | 15 | M10、M12 | 17 | 4 | 32 |
| HY8314.31\M16x70 | 70 | 37 | 16 | M16 | 28 | 5 | 32 |
