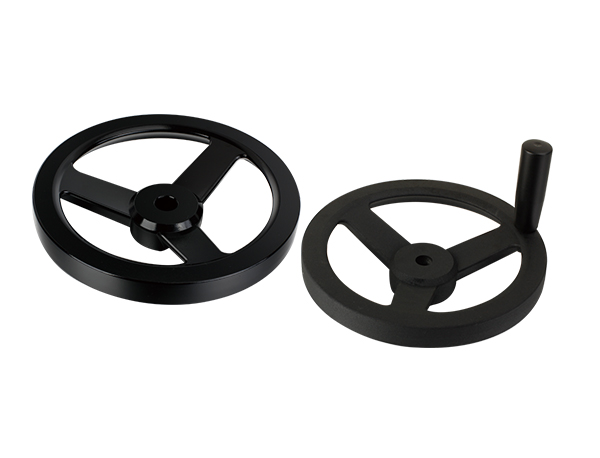

【产品名称】 轮辐手轮
【产品型号】 HY8313.13 【执行标准】 【产品材质】 铝合金 【表面处理】 黑色 【生产厂家】 象山华洋机床附件厂
产品详情
结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||||
| Type A | Type B | D | H | B | d | h | d? |
| HY8313.13\A16x160 | HY8313.13\B16x160 | 160 | 38 | 18 | 16 | 25 | M10 |
| HY8313.13\A16x203 | HY8313.13\B16x203 | 203 | 40 | 23 | 16 | 27 | M10 |
| HY8313.13\A18x250 | HY8313.13\B18x250 | 250 | 48 | 28 | 18 | 35 | M10 |
装配类型：A型不带手柄，无手柄孔；B型带手柄，有手柄孔。键槽按GB1095-79规定，主要应用于平面磨床。
特殊要求说明：中心孔大小，键槽大小及手轮表面处理可按客户要求加工定制。
