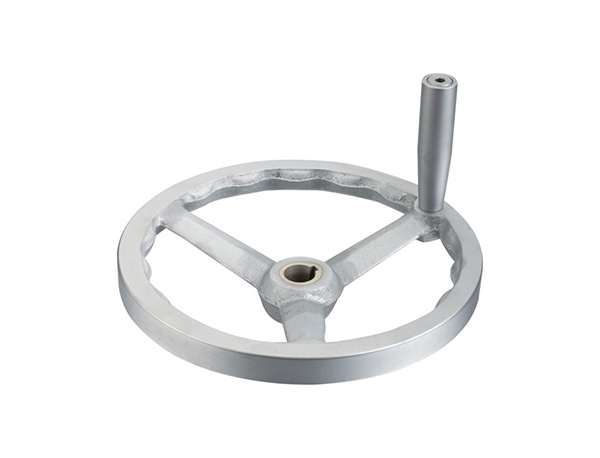

【产品名称】 波纹手轮
【产品型号】 HY8313.4 【执行标准】 JB/T 7273.4-94 (GB4141.23-84) 【产品材质】 铸铁 【表面处理】 镀铬或喷砂 【生产厂家】 象山华洋机床附件厂
产品详情

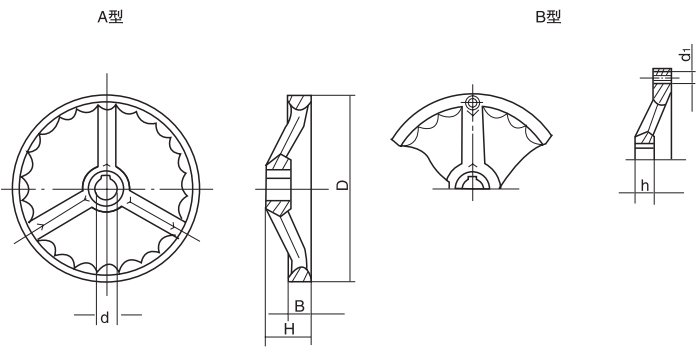

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||||
| Type A | Type B | D | H | B | d | h | d? |
| HY8313.4\A18x200 | HY8313.4\B18x200 | 200 | 45 | 20 | 18 | 25 | M10 |
| HY8313.4\A22(25)x250 | HY8313.4\B22(25)x250 | 250 | 50 | 22 | 22、25 | 28 | M12 |
| HY8313.4\A25(28)x320 | HY8313.4\B25(28)x320 | 320 | 55 | 24 | 25、28 | 32 | M12 |
| HY8313.4\A28(30)x400 | HY8313.4\B28(30)x400 | 400 | 65 | 26 | 28、30 | 40 | M16 |
装配类型：A型不带手柄，无手柄孔；B型带手柄，有手柄孔。 键槽按GB1095-79规定。
特殊要求说明：中心孔大小、键槽大小及手轮表面处理可按客户提供的图纸加工定制。
