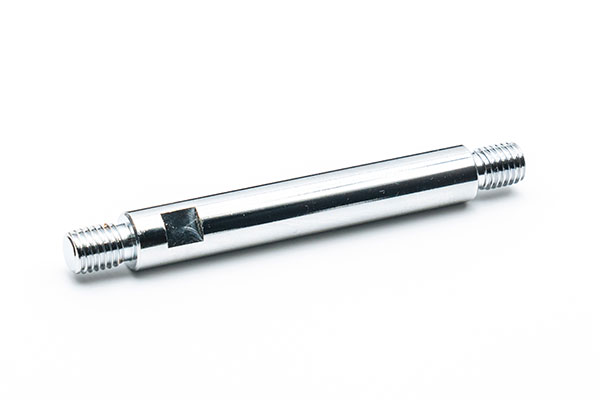

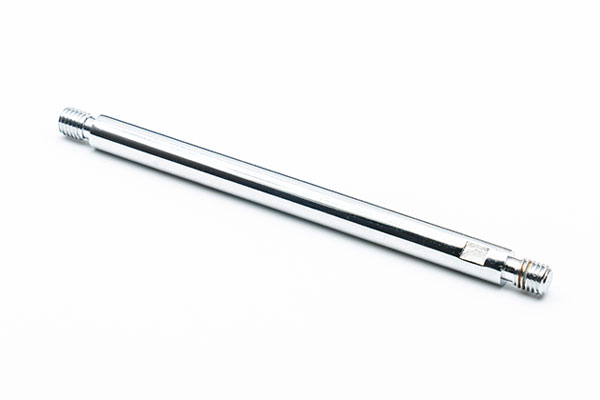

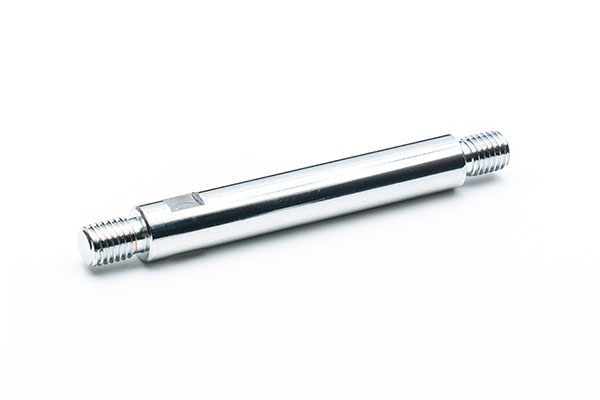

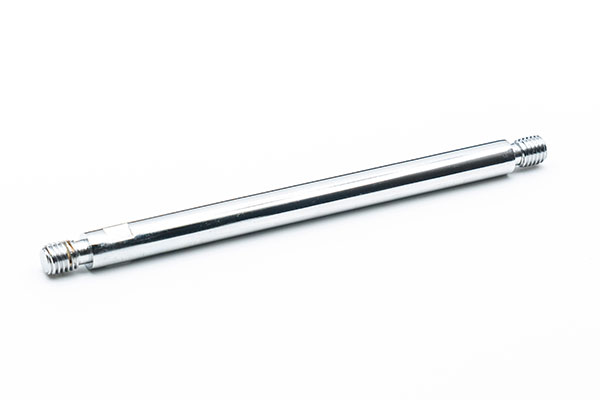

手柄杆
【产品型号】HY8311.6
【执行标准】JB/T 7271.6-2014
【产品材质】钢
【表面处理】喷砂或镀亮铬
【产品品牌】华洋
【产品产地】浙江宁波
【生产厂家】象山华洋机床附件厂
【询价热线】86-574-65010069

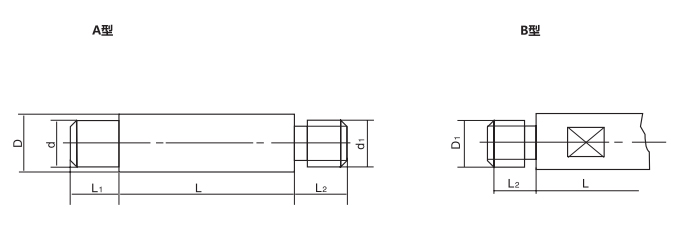

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | ||||||
| Type A | Type B | d | d ? | L | L? | L? | D |
| HY8311.6\A5xLxL? | HY8311.6\BM5xLxL? | 5 | M5 | 12、16、20、25、32 40、50、63、80、100 | 6、8、10 | 8 | 6 |
| HY8311.6\A6xLxL? | HY8311.6\BM6xLxL? | 6 | M6 | 8、10、12 | 10 | 8 | |
| HY8311.6\A8xLxL? | HY8311.6\BM8xLxL? | 8 | M8 | 20、25、32、40、50、63 80、100、125、160、200 | 10、12、16 | 12 | 10 |
| HY8311.6\A10xLxL? | HY8311.6\BM10xLxL? | 10 | M10 | 12、16、20 | 14 | 12 | |
| HY8311.6\A12xLxL? | HY8311.6\BM12xLxL? | 12 | M12 | 25、32、40、50、63、80、100、125 160、200、250、320、400、500、630 | 16、20、25 | 16 | 16 |
| HY8311.6\A16xLxL? | HY8311.6\BM16xLxL? | 16 | M16 | 20、25、32 | 20 | 20 | |
技术信息
| 名称 | 材料 | 表面处理 |
| 杆 | 钢 | 喷砂或镀亮铬 |
※ 装配类型：A型为一头无螺纹，另一头带螺纹，B型为两头都带螺纹。
※ 特殊要求说明：螺纹大小和手柄长度可按客户提供的图纸加工定制。
抱歉，该型号暂无3D模型！
