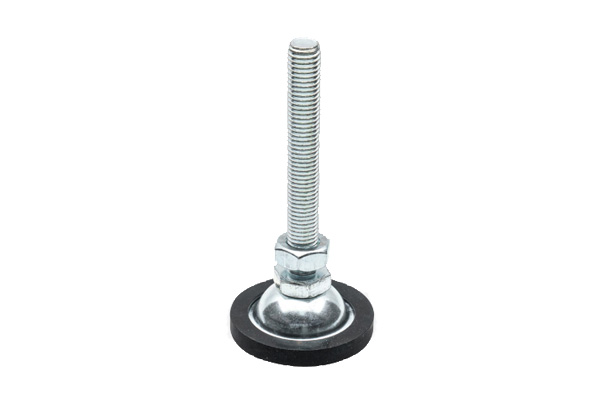

带胶平底型垫脚
【产品型号】HY8334.14
【产品材质】Q235/SUS304
【表面处理】镀锌/电解抛光
【产品品牌】华洋
【产品产地】浙江宁波
【生产厂家】象山华洋机床附件厂
【询价热线】86-574-65010069
结构图
参数尺寸
| 型号 | 主要尺寸 | 垂直负载（kN) | ||||||||
| D | M | A | L | L1 | L2 | E | B | H | ||
| HY8334.14 HY8334.14S | 45 | 8 | 60 | 81 | 5.5 | 6.5 | 15.5 | 13 | 6 | 2.07 |
| 10 | 80 | 102.5 | 7 | 8 | 17 | 2.25 | ||||
| 100 | 122.5 | 2.34 | ||||||||
| 70 | 12 | 80 | 111 | 8 | 10 | 23 | 19 | 7 | 3.51 | |
| 100 | 131 | 3.69 | ||||||||
| 120 | 151 | 3.87 | ||||||||
| 80 | 16 | 100 | 135 | 10 | 13 | 25 | 24 | 8 | 4.59 | |
| 120 | 155 | 4.86 | ||||||||
| 150 | 185 | 5.04 | ||||||||
| 20 | 150 | 238 | 13 | 16 | 30 | 6.66 | ||||
| 200 | 235 | 7.65 | ||||||||
订货示例：Type \ D – M x A
例如钢制： HY8334.14\70-M12x80
例如不锈钢制：HY8334.14S\70-M12x80
技术信息
| 型号 | 材料 | 表面处理 | |||
| 螺杆 | 底座 | 胶部 | 螺杆 | 底座 | |
| Y8334.14 | Q235 | Q235 | 橡胶 | 镀锌 | 镀锌 |
| Y8334.14S | SUS304 | SUS304 | 橡胶 | 本色 | 电解抛光 |
抱歉，该型号暂无3D模型！
