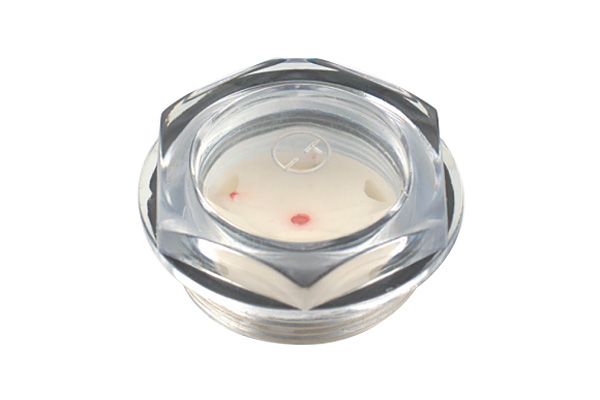

旋入式六角圆型油标
【产品型号】HY8316.2
【执行标准】GB1160.2A 型
【产品材质】塑
【产品品牌】华洋
【产品产地】浙江宁波
【生产厂家】象山华洋机床附件厂
【询价热线】86-574-65010069
结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | ||||
| 塑 | d | d1 | H | D | S |
| HY8316.2\10xM16x1.5 | 10 | M16x1.5 | 15 | 22 | 19 |
| HY8316.2\12xM20x1.5 | 12 | M20x1.5 | 16 | 28 | 24 |
| HY8316.2\18xM27x1.5 | 18 | M27x1.5 | 18 | 36 | 32 |
| HY8316.2\22xM30x1.5 | 22 | M30x1.5 | 20 | 42 | 36 |
| HY8316.2\32xM42x1.5 | 32 | M42x1.5 | 22 | 52 | 46 |
| HY8316.2\50xM60x2 | 50 | M60x2 | 26 | 70 | 60 |
抱歉，该型号暂无3D模型！
