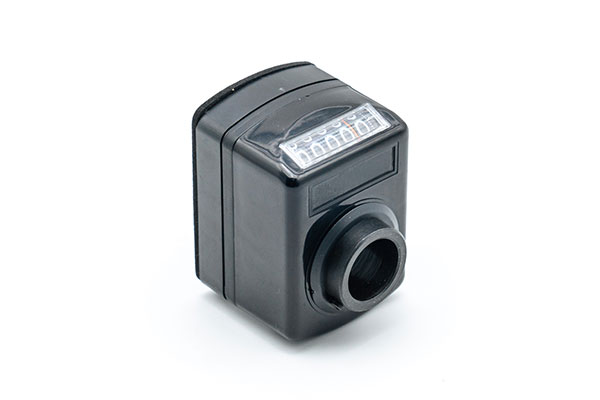

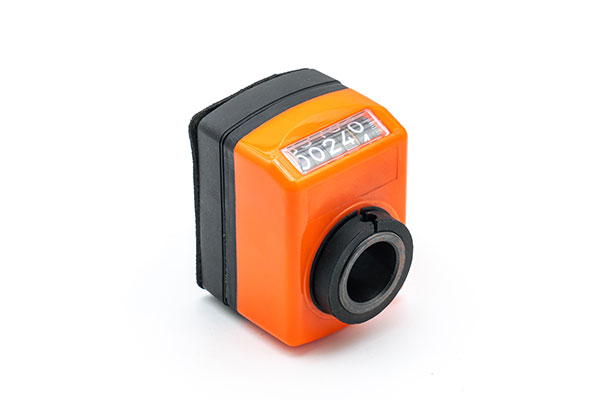

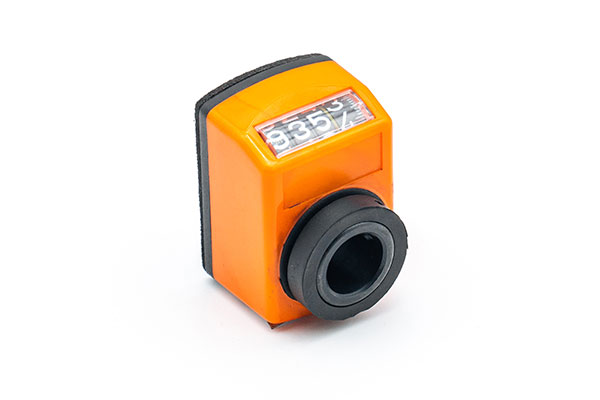

数字位置显示器
【产品型号】TA09
【产品材质】塑、钢
【表面处理】黑色/橙色
【产品品牌】华洋
【产品产地】浙江宁波
【生产厂家】象山华洋机床附件厂
【询价热线】86-574-65010069

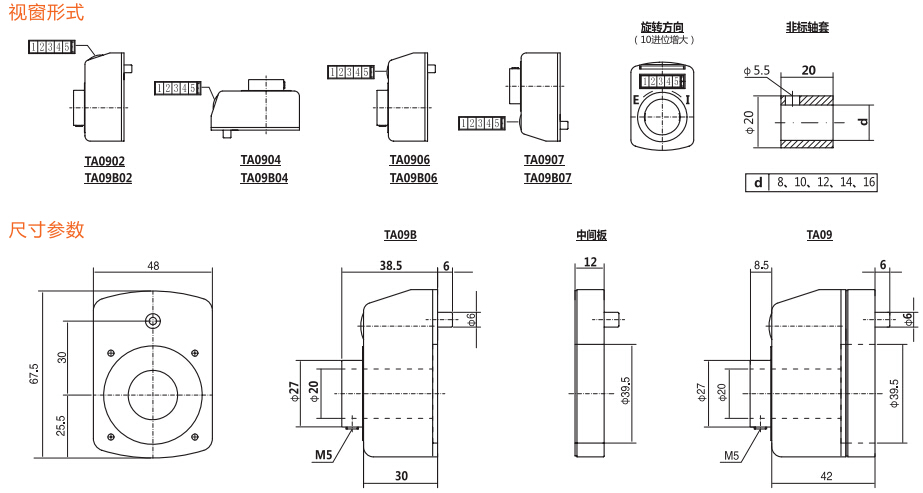

结构图
参数尺寸
| 型号 | 读数位置 | 轴向节距 (mm) | 旋转方向 | 空心轴内径 | 颜色 | 转一圈后读数 | |||||
| TA09 | 上倾斜 02 下倾斜 04 前上 06 前下 07 | 1.0 | 顺时针 I 逆时针E | 标准 20mm H7 | 橙色 O 黑色 S | 0 | 0 | 0 | 1 | . | 0 |
| 2.0 | 0 | 0 | 0 | 2 | . | 0 | |||||
| 2.5 | 0 | 0 | 0 | 2 | . | 0 | |||||
| 3.0 | 0 | 0 | 0 | 3 | . | 0 | |||||
| 4.0 | 0 | 0 | 0 | 4 | . | 0 | |||||
| TA09B | 5.0 | 0 | 0 | 0 | 5 | . | 0 | ||||
| 6.0 | 0 | 0 | 0 | 6 | . | 0 | |||||
| 8.0 | 0 | 0 | 0 | 8 | . | 0 | |||||
| 10.0 | 0 | 0 | 1 | 0 | . | 0 | |||||
| 订货示例：TA09-02-4.0-I-20-O | |||||||||||
TA09=TA09B+ 中间板
空心轴内径小于20mm采用轴套
可根据要求获得旋转一周后的特殊读数
* 最大转速只允许短时间使用
| 产品概述： | 数字位置显示器TA09也称计数器，是用于显示位置的机械元件,可以根据丝杆螺距选择不同的节距,数字直接显示进给量,具有阅读方便,读数精准等特点 |
| 产品特点： | ◆ 常用的有09系列位置显示器、04系列位置显示器； |
| ◆ 主轴旋转方向有顺时针旋转(I)和逆时针旋转（E）读数增大两种； | |
| ◆ 有橙色和黑色两款颜色可供旋转； | |
| ◆ 视窗方向有前上、横前、正前和前下多种显示模式； | |
| ◆ 空心轴内径少于20mm可配套轴套使用。 | |
| 应用领域： | 可广泛应用于工业自动化、机械设备、物流仓储等领域，是您实现精准定位和高效管理的可靠选择。 |
抱歉，该型号暂无3D模型！
没有了

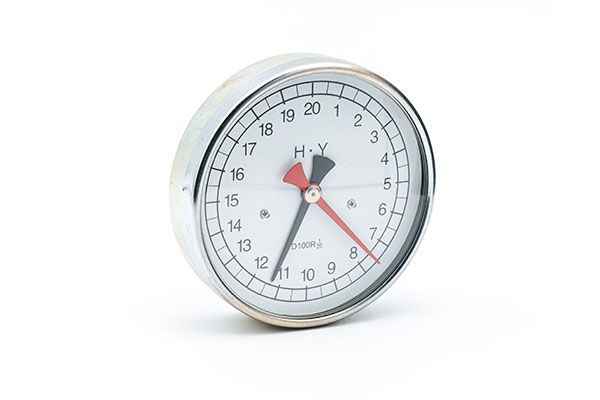

下一个产品：调节表
