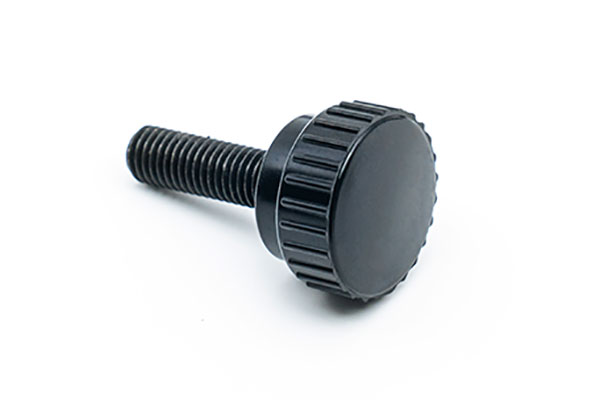

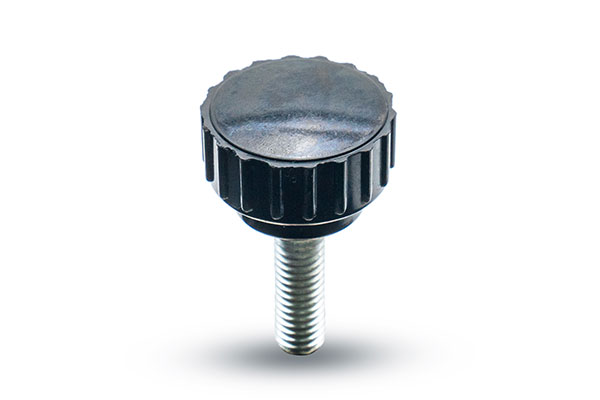

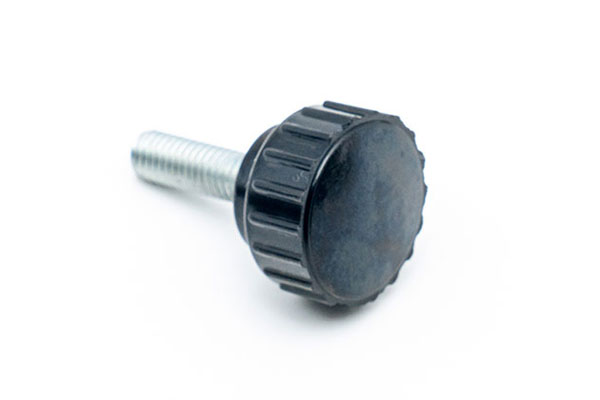

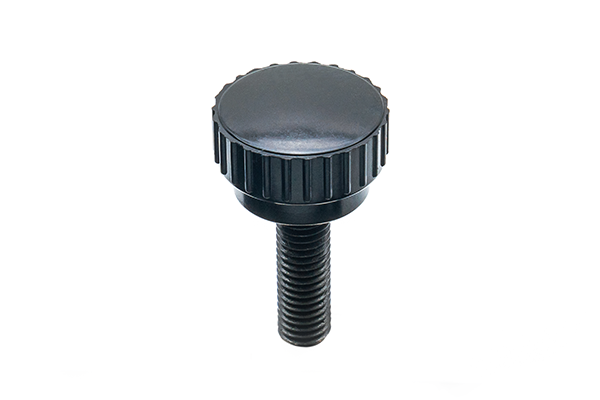

小波纹把手
【产品型号】HY8314.27
【产品材质】(把手)胶木、(嵌件)钢
【表面处理】(把手)黑色、(嵌件)发黑处理/镀锌
【产品品牌】华洋
【产品产地】浙江宁波
【生产厂家】象山华洋机床附件厂
【询价热线】86-574-65010069
结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | ||||||
| Type A | Type B | D | H | d | L | l | B | D? |
| HY8314.27\AM5x18 | HY8314.27\ BM5x18xL | 18 | 12 | M5 | 10 16 20 25 30 | 5 | 3 | 16 |
| HY8314.27\AM6x22 | HY8314.27\ BM6x22xL | 22 | 14 | M6 | 10 16 20 25 30 40 | 6 | 4 | 17 |
| HY8314.27\AM8x26 | HY8314.27\ BM8x26xL | 26 | 18 | M8 | 16 20 25 30 40 | 8 | 6 | 18 |
| HY8314.27\AM10x31 | HY8314.27\ BM10x31xL | 31 | 18 | M10 | 20 25 30 40 45 50 | 8 | 6 | 20 |
技术信息
| 名称 | 材料 | 表面处理 |
| 把手 | 胶木 | 黑色 |
| 嵌件 | 钢 | 发黑处理/镀锌 |
抱歉，该型号暂无3D模型！
