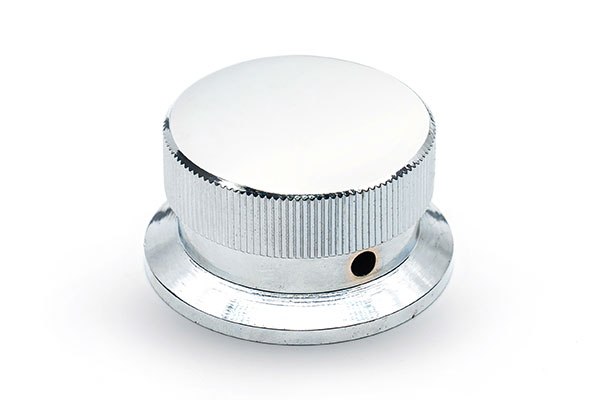

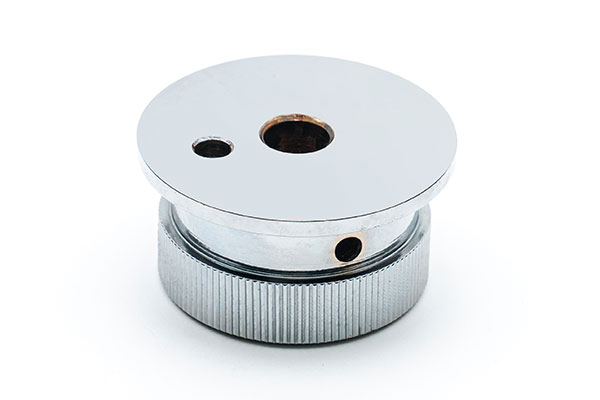

定位把手
【产品型号】HY8314.5
【执行标准】JB/T 7274.5-2014
【产品材质】钢
【表面处理】喷砂或镀亮铬
【产品品牌】华洋
【产品产地】浙江宁波
【生产厂家】象山华洋机床附件厂
【询价热线】86-574-65010069

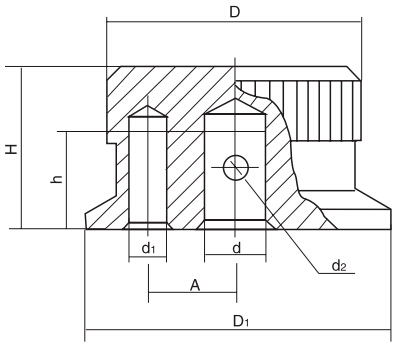

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | ||||||
| 钢 | D | D? | H | A | d | h | d? | d? |
| HY8314.5\10x40 | 40 | 48 | 26 | 14 | 10 | 14 | 6.7 | 4 |
| HY8314.5\12x50 | 50 | 58 | 30 | 16 | 12 | 18 | 6.7 | 5 |
| HY8314.5\16x60 | 60 | 68 | 32 | 20 | 16 | 21 | 8.5 | 5 |
| HY8314.5\18x70 | 70 | 78 | 34 | 25 | 18 | 21 | 8.5 | 6 |
技术信息
| 名称 | 材料 | 表面处理 |
| 把手 | 钢 | 喷砂或镀亮铬 |
抱歉，该型号暂无3D模型！
