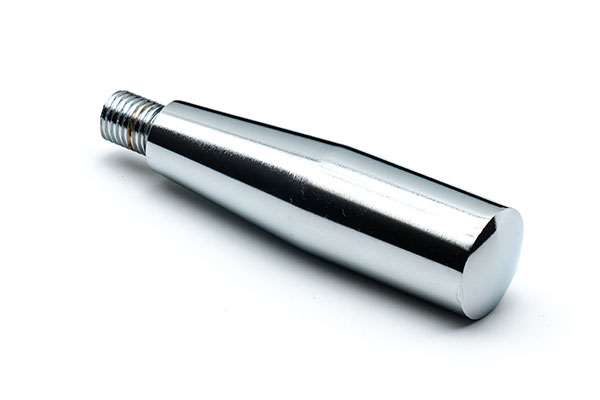

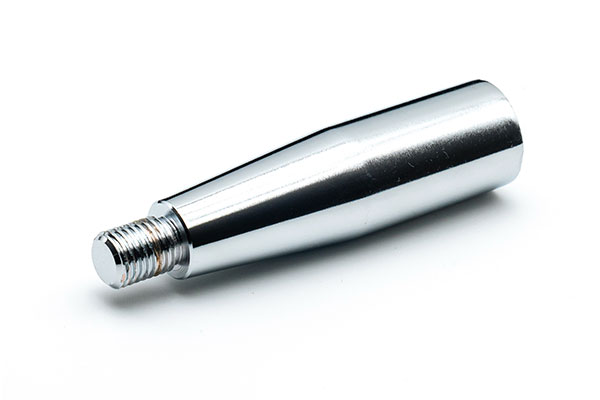

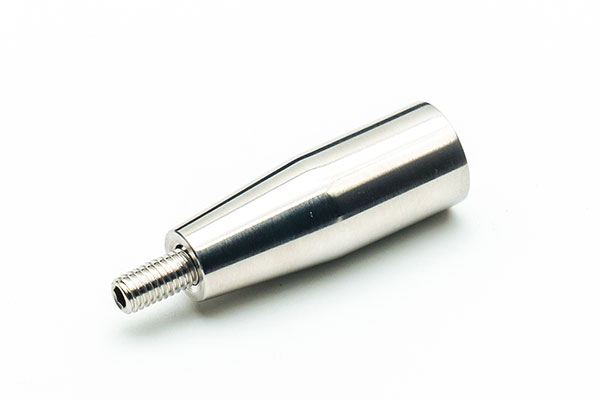

手柄
【产品型号】HY8310.1
【执行标准】JB/T 7270.1-2014
【产品材质】钢/不锈钢
【表面处理】喷砂或镀亮铬、本色
【产品品牌】华洋
【产品产地】浙江宁波
【生产厂家】象山华洋机床附件厂
【询价热线】86-574-65010069

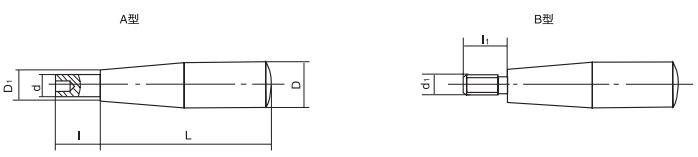

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | |||||||
| Type A | Type B | L | D | D? | d | d? | l | l? |
| HY8310.1\A4x32xl | HY8310.1\BM4x32 | 32 | 9 | 7 | 4 | M4 | 6、8、10 | 8 |
| HY8310.1\A5x40xl | HY8310.1\BM5x40 | 40 | 11 | 8 | 5 | M5 | 8、10、12 | 10 |
| HY8310.1\A6x50xl | HY8310.1\BM6x50 | 50 | 13 | 10 | 6 | M6 | 10、12、14、16 | 12 |
| HY8310.1\A8x63xl | HY8310.1\BM8x63 | 63 | 16 | 12 | 8 | M8 | 12、14、16、18、20 | 14 |
| HY8310.1\A10x80xl | HY8310.1\BM10x80 | 80 | 20 | 15 | 10 | M10 | 16、18、20、22、25 | 16 |
| HY8310.1\A12x100xl | HY8310.1\BM12x100 | 100 | 25 | 18 | 12 | M12 | 20、22、25、28、32 | 18 |
| HY8310.1\A16x112xl | HY8310.1\BM16x112 | 112 | 32 | 22 | 16 | M16 | 22、25、28、32、36 | 20 |
| 不锈钢 SUS304 | HY8310.1S\BM6x50.8 | 50.8 | 13 | 10.3 | - | M6 | - | 11.1 |
| HY8310.1S\BM8x63.5 | 63.5 | 16 | 12 | - | M8 | - | 14.3 | |
| HY8310.1S\BM10x82.5 | 82.5 | 20 | 15 | - | M10 | - | 17.5 | |
| HY8310.1S\BM12x101.6 | 101.6 | 25 | 18 | - | M12 | - | 20.6 | |
技术信息
| 型号 | 材料 | 表面处理 |
| HY8310.1 | 钢 | 喷砂或镀亮铬 |
| HY8310.1S | 不锈钢 | 本色 |
※ 装配类型：手柄安装部位 A型为无螺纹，B型为带螺纹；
※ 特殊要求说明：螺纹大小和长度可按客户提供的图纸加工定制。
| 产品概述： | 手柄HY8310.1是依据JB/T7270.1-2014标准设计的通用型工业操作手柄，采用高强度钢/不锈钢材质精密铸造，经久耐用，适配机床设备、仪器控制台、工程机械等场景，提供稳定可靠的操控性能。 |
| 产品特点： | 1.材质与工艺： ◆ 双材质可?。夯】畈捎糜胖侍几郑ū砻娣佬獯恚?，升级款为304不锈钢，满足常规环境与高腐蚀性场景（如食品加工、化工设备）。 ◆ 表面处理多样化：镀亮铬（镜面抗污）、支持喷砂（哑光防滑）、原色抛光（工业美学）三种工艺，兼顾功能性与外观适配性。 |
| 2.标准化设计： ◆ 严格遵循JB/T7270.1-2014机械行业标准，通用螺纹直径和长度，可快速替换或适配主流设备，降低维护成本。 ◆ 可根据客户要求定制产品，满足个性化需求。 | |
| 3.场景适应性： ◆ 耐候性强：镀铬款防锈等级达72小时盐雾测试，喷砂款耐受油污及频繁摩擦，适用于车间、户外设备等复杂环境。 ◆ 人体工学握柄：流线型轮廓设计，握持舒适，减少长时间操作疲劳。 | |
| 应用领域： | 工业设备：数控机床操作杆、包装机械急停手柄、冲压设备控制柄； |
| 特种场景：船舶仪表盘操控、医疗设备调节阀、食品生产线开关握柄。 |
