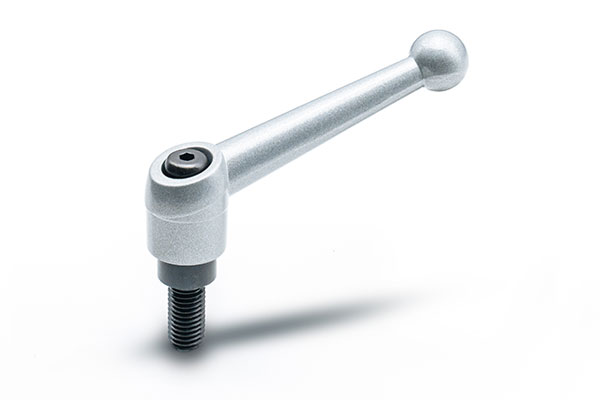

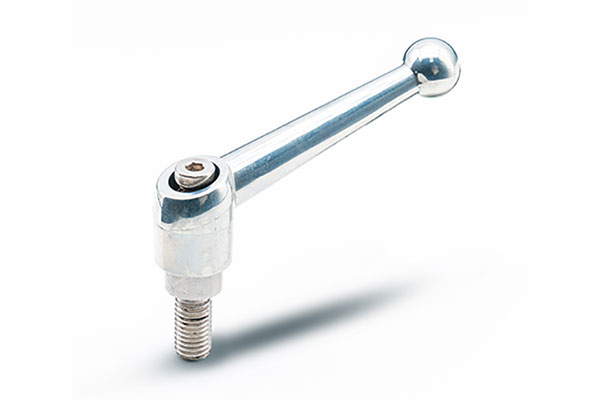

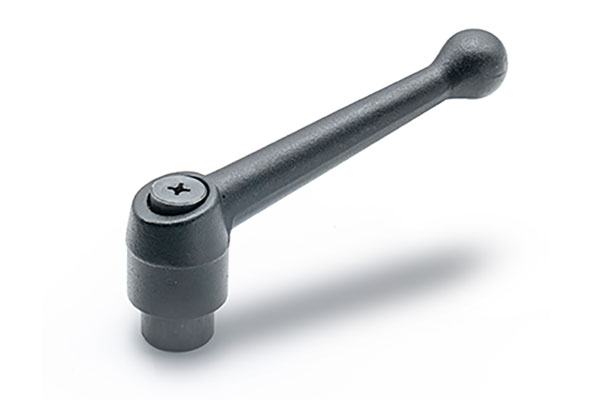

可调位紧定手柄
【产品型号】HY8310.12-1
【执行标准】JB/T 7270.12-2014
【产品材质】(手柄体)锌合金、(螺杆)钢/不锈钢
【表面处理】(手柄体)黑色/红色/橘色/银色/抛光， (螺杆)镀锌/发黑处理/原色
【产品品牌】华洋
【产品产地】浙江宁波
【生产厂家】象山华洋机床附件厂
【询价热线】86-574-65010069
结构图
参数尺寸
| 主要尺寸（mm） | |||||
| R | H | D | d | h | I |
| 40 | 34 | 9.8 | M5 | 8 | 16、20、25、32、40 |
| 40 | 34 | 9.8 | M6 | 8 | 16、20、25、32、40 |
| 63 | 45 | 13.3 | M8 | 10 | 20、25、32、40、50 |
| 80 | 58 | 15.7 | M10 | 12 | 20、25、32、40、50 |
| 95 | 66 | 18.6 | M12 | 15 | 25、32、40、50、63 |
| 114 | 78 | 22.6 | M16 | 18 | 40、50、63 |
技术信息
| 型号 | 材料 | 表面处理 | |||
| Type A | Type B | 手柄体 | 螺杆 | 手柄体 | 螺杆 |
| HY8310.12-1\A | HY8310.12-1\B | 锌合金 | 钢 | 黑色/红色/橘色/银色/抛光 | 镀锌/发黑处理 |
| HY8310.12-1S\A | HY8310.12-1S\B | 锌合金 | 不锈钢SUS304 | 黑色/红色/橘色/银色/抛光 | 原色 |
订货示例 :A型 : 型号 \dxR 如 :HY8310.12-1\AM8x63 B型 : 型号 \dxRxl 如 :HY8310.12-1\BM8x63x25
不锈钢 : A型 : 型号 \dxR 如 :HY8310.12-1S\AM8x63 B型 : 型号 \dxRxl 如 :HY8310.12-1S\BM8x63x25
| 产品概述： | 可调位紧定手柄HY8310.12-1是一款符合JB/T7270.12-2014标准的高品质可调手柄，广泛应用于机械设备、仪器仪表等领域，用于实现快速、可靠的紧固和调节。 |
| 产品特点： | ◆ 优质材质：手柄体采用高强度锌合金铸造，坚固耐用；螺杆选用钢/不锈钢材质，确保优异的机械性能和耐腐蚀性； |
| ◆ 多样表面处理：手柄体提供黑色、红色、橘色、银色、抛光等多种表面处理，满足不同场景的审美需求；螺杆可选择发黑处理或镀锌，提升防锈能力和美观度； | |
| ◆ 可调位设计：手柄可灵活调节位置，方便操作，适用于不同规格的设备和应用场景； | |
| ◆ 稳固可靠：紧定结构设计，确保手柄在振动环境下也能保持稳固，防止松动； | |
| ◆ 符合标准：严格执行JB/T7270.12-2014 标准，产品质量稳定可靠。 | |
| 应用领域： | 机床设备：用于夹具、工作台的调节和固定； |
| 仪器仪表：用于仪器面板、控制旋钮的安装和调节； | |
| 包装机械：用于模具、刀具的快速更换和固定； | |
| 其他领域：如自动化设备、医疗器械等。 |
